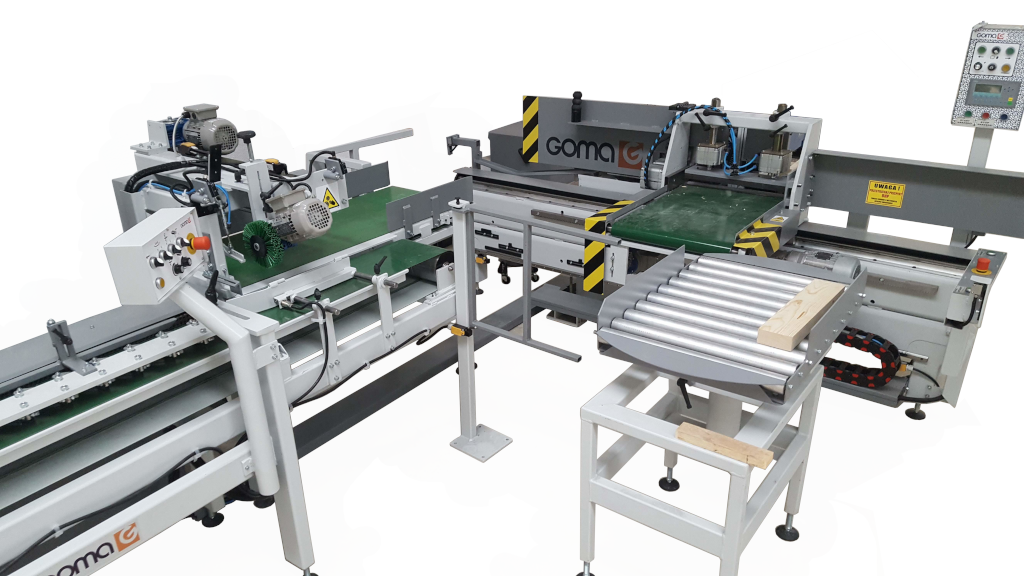

Linija za uzdužno spajanje drveta AFC-10MLKT + HK6
Linija AFC‑10MLKT + HK6 je poluautomatska linija za uzdužno spajanje drveta u srednjoj serijskoj proizvodnji, projektovana obično za rad jednog operatera. Namenjena je izradi mikrozubaca na krajevima elemenata i njihovom kasnijem spajanju u prese.
Sastav linije:
– čopiarka AFC‑10MLKT: mašina za obradu krajeva frizova, letvica i daščica (čepovi, zubci, mikrozupci). Obradjuje šire pakete i posebno je pogodna za mikrozupce; minimalna dužina elemenata oko 200 mm.
– presa AFC‑10HK6: hidraulična presa za uzdužno spajanje prethodno frezovanih i lepkom premazanih lamela; ulazni materijal su piljeni ili blanjani elementi sa čelima pripremljenim u obliku mikrozubaca.
Karakteristike linije:
– linija srednjeg kapaciteta, pogodna za stalnu industrijsku proizvodnju
– snažni radni agregati i visoki posmaci
– ubrzani manipulacioni pokreti povećavaju ukupan učinak linije
– po potrebi se u liniju ugrađuju dodatni međutransporteri i „buffer“ segmenti za još veći kapacitet
Primer osnovnih parametara (prema srodnoj konfiguraciji PZ4,5/2 i čopiarke):
Presa:
– širina lepljene daske: tipično 25–120 mm
– debljina: 20–60 mm
– dužina gotove daske: oko 4,55 m (ostale dužine po dogovoru)
– hidraulični cilindar: prečnik oko 100 mm
– motor agregata: oko 3 kW / 1500 o/min
– odsečna testera: oko fi 300 mm, motor oko 3,5 kW
Čopiarka:
– vreteno: fi 50 x 190 mm
– maksimalna visina frezovanja: 120 mm
– alat: oko fi 160 mm
– širina trake u stolu: oko 510 mm
– mogućnost ugradnje podrezujućih testera za spoj „na crticu“
Način rada (skraćeno):
Segmenti sa mikrozupcima i lepilom se polažu na traku, valjci ih usporavaju i međusobno ukrštaju zupce formirajući kontinuiranu „traku“, koju valjci potiskuju u tunel prese. Nakon popunjavanja tunela, višak se odseca cirkularom, paket prebacuje na ležište prese, vrši se finalno hidraulično sabijanje, a gotova lamela se izbacuje sa stola.
Napomena: kupovina alata (testere, frezeri za mikrozupce) i lepka je odgovornost kupca.
