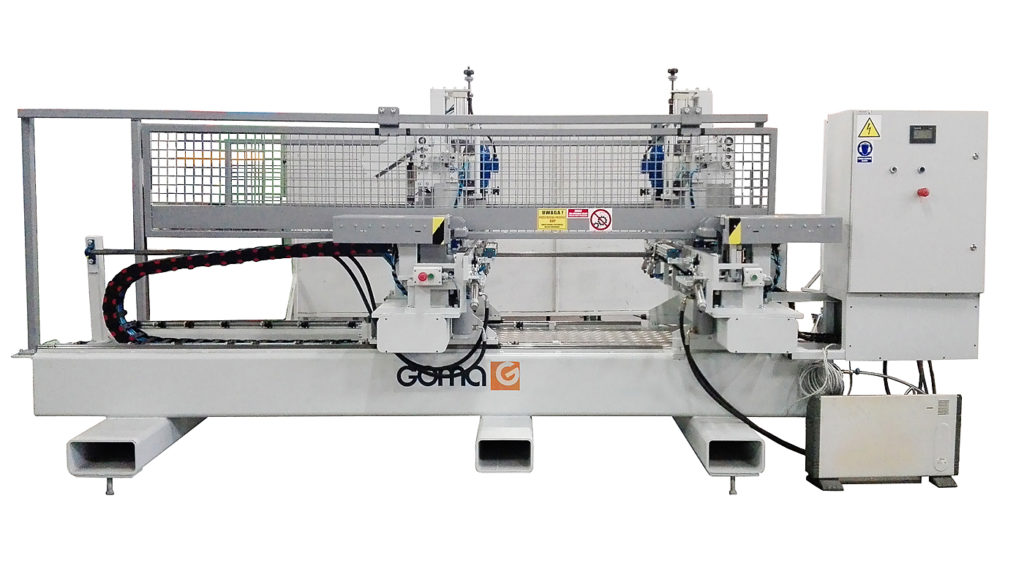

Poluautomatska mašina za montažu nadstavaka NZN-200
Poluautomatska mašina NZN‑200 namenjena je montaži polovina šarki na pojedinačne drvene elemente nadstavaka za palete. U jednom prolazu vrši bušenje, umetanje i zakivanje zakivaka (nitni), uz ručno postavljanje šarki.
Sastav:
– ram sa vođicama i ležištem sa rupama za podešavanje dužine daske
– jedna fiksna i jedna pomična radna jedinica (međusobno povezane samo upravljanjem, bez mehaničke veze)
– hidraulični agregat
– magacin za daske
– transporter dasaka
– bušilica sa pneumatskim stezama
– vibracioni podavači zakivaka + manipulator zakivaka + jedinica za utiskivanje
– hidraulična presa za zakivanje zakivaka
Ulazni materijal:
– blanjane/predsušene daske (oko 18% vlage), isformatirane na tačnu dužinu (+0 / –1,5 mm), jednodijelne
– polovine šarki sa jednim razmakom rupa za zakivke
– čelični mat ili pocinkovani zakivci sa rupom u ostru (trupu), rasuti (ne u trakama)
Zadatak:
– bušenje rupa
– umetanje zakivaka
– ručno postavljanje šarki na izbočene zakivke
– zakivanje (prešovanje) zakivaka
Princip rada (skraćeno):
Operater puni magacin daskama. Klizač izvlači dasku iz stoga i pozicionira je u bušilici. Gornje bušilice buše 4 rupe po daski (izlaz iz rupa prema dole). Nakon bušenja daska prelazi u montažnu zonu gde vibracioni podavači izdaju zakivke u grupama i uvode ih u držač glavom nadole. Manipulator ih preokreće i pozicionira ispod otvora u dasci; klizač utiskuje zakivke dok se glave ne oslone o dasku. Operater postavlja dve polovine šarki na izbočene zakivke i aktivira ciklus zakivanja – dva kompleta alata pritisnu i fiksiraju zakivke. Po završetku, daska se oslobađa stega i operator je premešta na gomilu.
Napomena: kupovina zakivaka, šarki i burgija je odgovornost kupca.
